微電子封裝是一門涉及多種技術和材料的學科，它將微電子器件和外部器件封裝在一起，形成一個完整的電子模塊。微電子封裝技術對于提高微電子產品的性能、可靠性、小型化和低成本具有重要的作用。金密激光通過本文為您介紹一種在微電子封裝中廣泛應用的技術——激光焊接技術，以及它的優點、限制、挑戰和應用案例。

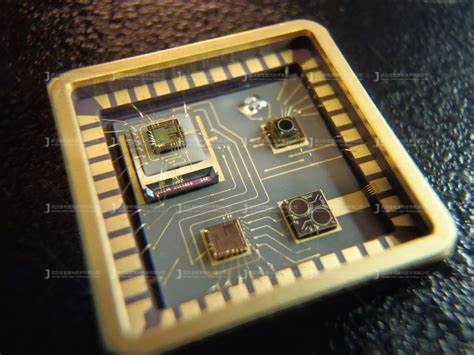

　　微電子封裝是將微電子器件(如芯片、傳感器、MEMS、LED等)以及一些必要的外部器件(如連接器、引腳、電容、電阻、電感等)封裝在一起，形成一個完整的電子模塊的過程。封裝可以提供保護和機械支持，同時還提供電氣連接和熱管理功能。微電子封裝技術是微電子制造中的關鍵步驟之一，對于實現高性能、高可靠性、小型化和低成本的微電子產品具有重要的作用。

　　一、激光焊接技術在微電子封裝領域應用

　　激光焊接技術在微電子封裝中有廣泛的應用，主要包括以下幾個方面：

　　微型器件封裝：激光焊接技術可以用于對微型器件進行封裝，如MEMS、微型傳感器等。激光焊接可以實現高精度、高速度、無接觸的焊接，以及對器件進行微小區域的焊接，從而保證了器件的高可靠性和高密度封裝。

　　PCB板的連接：激光焊接技術可以用于連接PCB板，如在BGA(Ball Grid Array)封裝中，激光焊接可以實現球形焊盤的連接，以及在QFN(Quad Flat No-lead)封裝中，激光焊接可以實現焊接引腳的連接。激光焊接技術可以實現高精度、高速度、無接觸的焊接，從而保證連接的質量和穩定性。

　　金屬封裝：激光焊接技術可以用于金屬封裝，如在LED封裝中，激光焊接可以實現金屬基板和LED芯片的連接，從而提高了LED的散熱性能和壽命。

　　線路板修補：激光焊接技術可以用于線路板的修補，如在電子產品的生產過程中，如果線路板上出現焊接不良的問題，可以使用激光焊接技術對焊點進行修補，從而提高了電子產品的生產效率和質量。

　　二、適用激光焊接進行微電子封裝的注意事項

　　雖然激光焊接技術在微電子封裝中具有許多優點，但也存在一些限制和挑戰。

　　材料選擇限制：激光焊接技術通常只適用于某些特定類型的材料，如金屬、塑料、玻璃等。對于某些特殊材料的焊接，激光焊接技術可能不適用或需要特殊處理。

　　適用范圍限制：激光焊接技術通常適用于焊接小型、高密度的微電子器件，對于大型器件的焊接可能不太適用。

　　焊接深度限制：激光焊接技術的焊接深度通常較淺，不適用于需要深度焊接的應用。

　　成本挑戰：激光焊接技術的設備成本較高，需要較高的投資和維護成本。

　　焊接質量控制：激光焊接技術對焊接工藝的控制要求較高，需要實現精確的焊接參數控制和質量檢測，從而需要相應的設備和技術支持。

　　三、其他微電子封裝技術

　　除了激光焊接技術，微電子封裝還可以使用其他一些常用的封裝技術，包括：

　　表面貼裝技術(SMT)：SMT技術是將器件直接粘貼在PCB表面上，并用焊接技術進行連接。SMT技術適用于小型、高密度、輕量級的產品，如QFN、CSP等。

　　插裝技術(THT)：THT技術是將器件通過針腳插入PCB孔中，并用焊接技術進行連接。THT技術適用于大型、高功率、高可靠性的產品，如DIP、PGA等。

　　無鉛封裝技術(Lead-free)：無鉛封裝技術是指不含鉛的封裝技術，可以有效減少鉛對環境和人體的污染。無鉛封裝技術包括QFN、CSP、BGA等。

　　裸芯封裝技術(Die Bonding)：裸芯封裝技術是將芯片直接粘貼在基板上，并用線路連接芯片和基板。裸芯封裝技術可以實現高密度、高速度、低成本的封裝。

　　COB封裝技術(Chip On Board)：COB封裝技術是將芯片直接粘貼在基板上，然后用環氧樹脂封裝，形成一個完整的模塊。COB封裝技術可以實現高可靠性、高密度、高集成度的封裝。

　　SiP封裝技術(System in Package)：SiP封裝技術是將多個芯片和其他器件封裝在一個模塊中，形成一個完整的系統。SiP封裝技術可以實現高集成度、高可靠性、高性能的封裝。

　　四、采用激光焊接的微電子封裝案例

　　對于一些特殊的微電子封裝需求，激光焊接技術可能是唯一的選擇。例如：

　　超細封裝：對于一些超細的微電子封裝，如MEMS傳感器、光纖通信模塊等，激光焊接技術可以實現高精度、高速度的焊接，從而滿足封裝的需求。

　　特殊材料封裝：對于一些特殊材料的微電子封裝，如高溫陶瓷封裝、玻璃封裝等，激光焊接技術可以實現高精度、無接觸的焊接，從而保證封裝質量。

　　高密度封裝：對于一些高密度的微電子封裝，如BGA、CSP等，激光焊接技術可以實現高精度、高速度的焊接，從而滿足封裝的需求。

　　激光焊接技術在微電子封裝中的應用案例：

　　MEMS封裝：MEMS(Micro-Electro-Mechanical Systems)是一種基于微機電系統技術的微小機械結構，可以用于制造各種傳感器和執行器。MEMS封裝通常需要高精度、高密度的連接，激光焊接技術可以實現這一目標。例如，激光焊接可以用于連接MEMS芯片和封裝基板之間的引腳，實現高質量的連接。

　　光纖通信模塊封裝：光纖通信模塊是一種用于光通信的微型電子器件，通常需要高精度、高可靠性的連接。激光焊接技術可以用于連接光纖通信模塊中的光學器件和封裝基板之間的引腳，從而實現高質量的連接。

　　LED封裝：LED(Light Emitting Diode)是一種用于光電顯示和照明的微型電子器件。LED封裝通常需要高熱導性和高可靠性的連接，激光焊接技術可以用于連接LED芯片和封裝基板之間的引腳，實現高質量的連接和散熱性能。

　　3D打印頭封裝：3D打印頭是一種用于3D打印的微型電子器件，通常需要高精度、高密度的連接。激光焊接技術可以用于連接3D打印頭中的電子器件和封裝基板之間的引腳，實現高質量的連接和精確的控制。

　　激光焊接技術是一種高精度、高速度、無接觸的焊接技術，它在微電子封裝中有著廣泛的應用，如微型器件封裝、PCB板連接、金屬封裝和線路板修補等。激光焊接技術可以實現高質量、高密度、高熱導性的連接，從而滿足微電子產品的需求。然而，激光焊接技術也存在一些限制和挑戰，如材料選擇限制、適用范圍限制、焊接深度限制、成本挑戰和焊接質量控制等。因此，激光焊接技術需要與其他常用的封裝技術相結合，如SMT、THT、無鉛封裝、裸芯封裝、COB封裝和SiP封裝等，以實現更優化的微電子封裝方案
